RZ-1の肩の軽量化

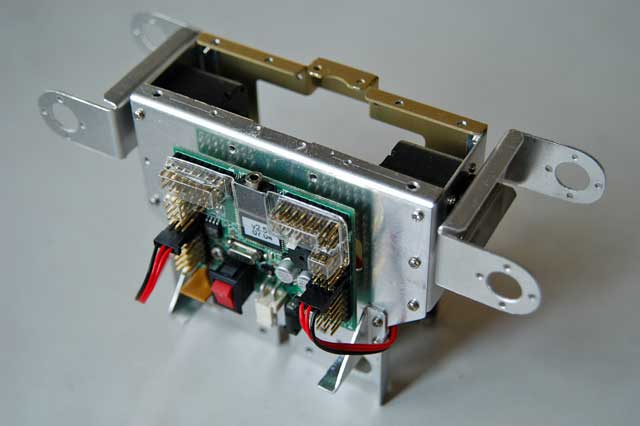

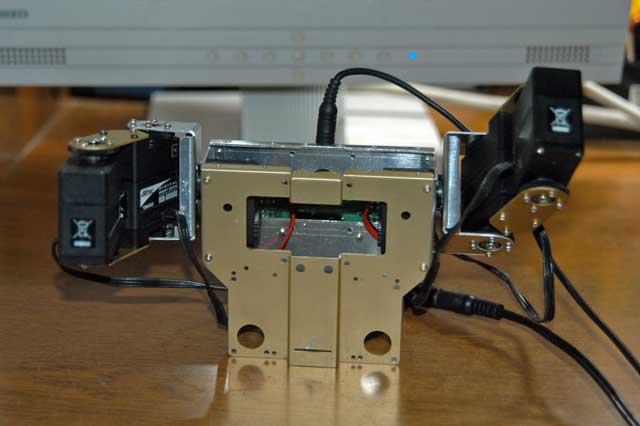

RS306MD対応のU字型ブラケットを製作して、RZ-1の肩の部分を置き換えることを検討しています。試作したボディーフレームにRS306MDを取り付け、予備のマイコンボードも取り付けてテスト動作をさせて状況を見ています。サーボを置き換える前に動作方向をプログラムで指定するかRS306MDの設定で変えるかを決めて、設定後にゼロポイント調整で微妙なズレを合せ込みします。
roboBASICのMOVEで10〜190でサーボを動作させますが、RS306MDは回転角範囲が±144°と広くなるので、従来は±90°ですからどうしてもモーションの修正は必須となる。モーション用のシミュレータ(?)を製作して実際に動作させながら検討しています。
写真の左側が今までの角度で、右側はRS306MDに置き換えるとここまで上りる。今までのモーションではモータ6と12の回転だけでは、腕が真前か真後までしか行かず真上にはいきませんでした。しかし、置換えただけで斜め前まで上がるようになります。後側もムダにいくことが出来てしまいので、そのモーションとしては気持ち悪いものになります。さらに、プログラムの互換性はすでにあきらめているのだから、サーボホーンを45°前にずらしてセッティングすることも検討としてみる。
RS306MDのサーボホーンを45°ずらすと、roboBASICのMOVEの範囲で下記のような回転角になる。
190 → 190°(真上)
127 → 90°(前の中間)
70 → 0°(真下)
10 → − 95°(後の中間)
この設定で検討すると、旧サーボのMOVE値による回転角を実現するために、RS306MDでのMOVE値の換算表を作成しないと全てのモーションプログラムを変更するのが大変そうである。
roboBASICのMOVEで10〜190でサーボを動作させますが、RS306MDは回転角範囲が±144°と広くなるので、従来は±90°ですからどうしてもモーションの修正は必須となる。モーション用のシミュレータ(?)を製作して実際に動作させながら検討しています。
写真の左側が今までの角度で、右側はRS306MDに置き換えるとここまで上りる。今までのモーションではモータ6と12の回転だけでは、腕が真前か真後までしか行かず真上にはいきませんでした。しかし、置換えただけで斜め前まで上がるようになります。後側もムダにいくことが出来てしまいので、そのモーションとしては気持ち悪いものになります。さらに、プログラムの互換性はすでにあきらめているのだから、サーボホーンを45°前にずらしてセッティングすることも検討としてみる。
RS306MDのサーボホーンを45°ずらすと、roboBASICのMOVEの範囲で下記のような回転角になる。
190 → 190°(真上)
127 → 90°(前の中間)
70 → 0°(真下)
10 → − 95°(後の中間)
この設定で検討すると、旧サーボのMOVE値による回転角を実現するために、RS306MDでのMOVE値の換算表を作成しないと全てのモーションプログラムを変更するのが大変そうである。
